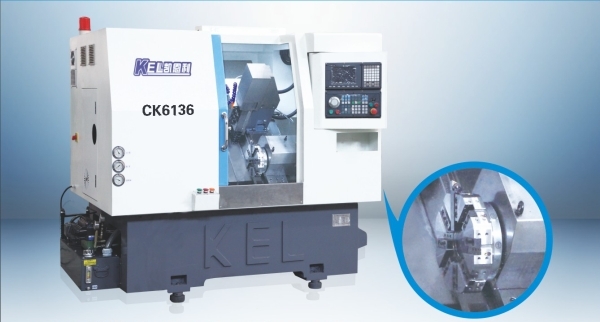

CK6136D-Y∠30斜床身車銑復合機(36刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置

CK6136D-Y∠30斜床身車銑復合機(36刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置

一、CK6136D-Y∠30斜床身車銑復合機(36刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置 參數表


CKX6136D—Y(刀塔帶Y軸車銑復合機)∠30斜床身高配置表

一、

主要技術參數

序號

項目名稱

單位

項目參數表

※※

移動范圍

1、

最大行程(X/Z/Y)

720/260/180

2、

最小設定單位(X/Z/Y)

0.001

3、

速度移動(X/Z/Y)

m/min

22/22/15(30/30/15可選)

※※

加工范圍

4、

床身上最大回轉直徑

Φ310

5、

最大加工直徑 盤件/軸件

Φ280/φ100

6、

最大加工外圓長度

200

7、

最大棒料直徑

Φ35

※※

主軸

8、

主軸端部形式

A2-4

9、

主軸轉數級數

10、

主軸中心高

mm

50

11、

主軸轉數范圍

r.p.m

45-4000(設計時:理論6000-8000)

12、

主軸通孔直徑

Φ46

※※

電機

13、

主電機功率

kw

2.9/3.7(可選)

14、

進給電機

kw

0.85/1.5(可選)

※※

刀具

15、

外圓方刀尺寸

20×20

16、

內孔鏜刀尺寸

φ20

17、

換刀方式

轉塔式就近換刀

18、

換刀時間

S

0.2

19、

換刀定位精度

0.003

20、

刀架最大裝刀量

刀塔+Y軸五軸動力頭

※※

動力頭

21、

動力頭電機

kw

0.75

22、

動力頭轉速

3000

23、

動力頭最大夾持

ER20/φ13

24、

動力頭最大攻牙

M

M8

※※

其它

25、

重復定位精度(X/Z/Y)恒溫下

0.003

26、

定位精度

mm

0.005

27、

床身結構

30度

28、

總裝機空量約

kw

9

29、

機床凈重

Kg

2700

30、

外形尺寸(長×寬×高)

2160×1350×1760

二、CK6136D-Y∠30斜床身車銑復合機(36刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置 主要材料清單



1、

主軸電機

中國3.7KW(日本安川2.9KW)伺服電機

2、

主軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求,可選配)

3、

數控系統

北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)

4、

伺服系統(驅動器+電機)

日本安川0.85KW/邁信1KW

5、

X、Z軸滾珠絲桿

臺灣銀泰或上銀P3級重負荷滾珠絲桿(φ32)

6、

X、Z軸直線導軌

臺灣銀泰或上銀P級重負荷直線導軌

7、

X、Z軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求,可選配)

8、

刀架形式

臺灣佳速八工位刀塔+2位動力頭(佳速、六鑫、新鑫--可選)

9、

液壓回轉油缸

臺灣回轉油缸

10、

液壓站

臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統

11、

電腦潤滑系統

河谷



三、CK6136D-Y∠30斜床身車銑復合機(36刀塔+帶Y軸+4側動力頭+4端動力頭)—高配置
  機床結構特點

機床結構特點 Construction and feature of machine tool
■  適用于重負荷和連續切削,可保持長久的高精度和優質的表面精糙度。

■  高精度、高剛性、重負荷主軸。


主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承   主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承  主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

    主軸采用原裝進口日本NSK或德國FAG  P4級精密級主軸軸承,經工程計算分析取得較佳化的跨距配置,配合獨特的迷宮式防水設計和散熱片式主軸箱設計,可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性,能確保更大軸向剛性,徑向剛性及加工精度。采用專用主軸電機及進口變頻器,實現大范圍自動無級調速,整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。


■  剛性好,操作、排屑方便。

高強度,床身傾斜45°,采用優質鑄鐵樹脂砂造型,并經二次退火處理,保證鑄件穩定性,緊密型筋骨板結構,剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。

大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。    大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。   機床結構特點 Construction and feature of machine tool ■ 適用于重負荷和連續切削,可保持長久的高精度和優質的表面精糙度。 ■ 高精度、高剛性、重負荷主軸。 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承,經工程計算分析取得較佳化的跨距配置,配合獨特的迷宮式防水設計和散熱片式主軸箱設計,可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性,能確保更大軸向剛性,徑向剛性及加工精度。采用專用主軸電機及進口變頻器,實現大范圍自動無級調速,整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。 ■ 剛性好,操作、排屑方便。 高強度,床身傾斜45°,采用優質鑄鐵樹脂砂造型,并經二次退火處理,保證鑄件穩定性,緊密型筋骨板結構,剛性好、抗震性強。

■  高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉,剛性更高。

高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。   高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。     高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。


兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌,軌道與軌道之間經計算取最佳化的跨距,低阻力、高剛性、高精度,位移速度可達18-30m/min,提高工作效率,縮短加工時間。

■  液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置,噪間小、油溫低。

液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置  液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置

■  采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。

采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。     采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。  采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。

■  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如。

采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如


■ 控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。

(注意: 機種不同要求不同,可選不同的動力頭)

控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。


(注意: 機種不同要求不同,可選不同的動力頭)(注意: 機種不同要求不同,可選不同的動力頭)  (注意: 機種不同要求不同,可選不同的動力頭)(注意: 機種不同要求不同,可選不同的動力頭)


■  機床照明燈采用防爆型,長壽命,高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。

冷卻泵采用臺灣進口的大排量冷卻泵   冷卻泵采用臺灣進口的大排量冷卻泵   冷卻泵采用臺灣進口的大排量冷卻泵

■  底座可選用整體鑄件底座,強度高,抗震性好,更適合北方溫差大的環境(機種不同鑄件可選)。



底座可選用整體鑄件底座,強度高,抗震性好底座可選用整體鑄件底座,強度高,抗震性好

■  底座可選用整體鑄件底座,強度高,抗震性好,更適合北方溫差大的環境

(注意:機種不同鑄件可。







■  底座可選用整體鑄件底座,強度高,抗震性好,更適合北方溫差大的環境


(下圖為鑄件部分

分解圖)—僅供參考,裝配整機以實際工程圖紙為主



(下圖為鑄件部分分解圖)—僅供參考,裝配整機以實際工程圖紙為主  (下圖為鑄件部分分解圖)—僅供參考,裝配整機以實際工程圖紙為主   (下圖為鑄件部分分解圖)—僅供參考,裝配整機以實際工程圖紙為主   (下圖為鑄件部分分解圖)—僅供參考,裝配整機以實際工程圖紙為主




■  操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)



操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)           操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)                操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)


■  (選配)數控車床油浴送料機

1、油浴式送料機18機型單管(可選:藍色或黑色)—配1支管   油浴式送料機26機型(可選:藍色或黑色)—配2支管   油浴式送料機36機型/標準型(可選:藍色或黑色)—配3支管   油浴式送料機42機型(可選:藍色或黑色)—配4支管
