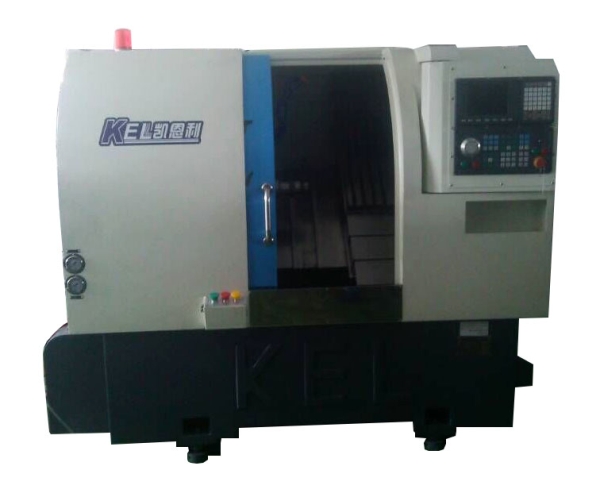

CK6146A ∠45 斜床身排刀式數控車床(X軸行程700mm、Z軸行程180mm)—排刀機 高配置

CK6146A ∠45 斜床身排刀式數控車床(X軸行程700mm、Z軸行程180mm)—排刀機 高配置

一、CK6146A ∠45 斜床身排刀式數控車床(X軸行程700mm、Z軸行180mm)數控車床 參數表



CK6146A 排刀機(∠45斜床身排刀機/X軸行程700mm、Z軸行程180mm)基本技術參數表

項目

項目名稱

參數與規格

單位


項目

項目名稱

參數與規格

單位

主  軸

主軸鼻端(筒夾座)

A2 — 5 ASA


機械精度

X軸設定單位

0.001

mm

主軸中心高度到地面

1075

mm

Z軸設定單位

0.001

mm

主軸中心高度到前面距離

450

mm

X軸重復定位精度

0.003

mm

主軸中心高度

100

mm

Z軸重復定位精度

0.003

mm

單元主軸外徑

φ170

mm




主軸通孔直徑

φ56

mm

表面粗糙度

0.4~1.6

主軸拉桿直徑(可過棒料)

φ46

mm

內存程序容量


KB

加工范圍

床身上回轉直徑(旋徑)

Φ350

mm

圓度

≤0.003

mm

刀架上床身上回轉直徑(旋徑)

Φ170

mm

錐度

≤0.005/100

mm

加工零件直徑(盤類/軸類)

Φ310/Φ100

mm

刀具

標準方刀尺寸

20X20

mm

加工長度

170

鏜刀桿直徑

¢20

mm

棒料通孔直徑

Φ45

mm

可裝刀座數量

8

PCS

自動送料直徑

¢40×2500

mm

刀座中心高度

86

mm

床身

床身傾角


45°

液壓尾座

液壓尾座


床身機座

鑄件床身

PCS

液壓站

工位/功率(看產品選型)


位/KW

(電機)電控系統

主軸馬達功率

4.4 /5.5  (可選配)

kw

容    量

水箱容量

95

L

變頻器

5.5

kw

液壓油容量

60

L

主軸轉速

45-4500

rpm

潤滑油容量

2

L

主軸轉數級數

無級

總功率

總功率

8.8-10

kw

主軸馬達輸出扭力

36

N-m

外型尺寸

長×寬×高

2160×1380×1850

mm

X軸進給伺服馬達功率(看產品選型)

0.85~1.3~1.5

kw

重量

2850-2900

kg

X軸進給伺服馬達功率(看產品選型)

0.85~1.3~1.5

kw

占地面積

3

X軸進給伺服馬達扭力(看產品選型)

4.4-6.0

N-m





X軸進給伺服馬達扭力(看產品選型)

4.4-6.0

N-m





移動范圍

X軸行程

700

mm





Z軸行程

180

mm





X軸快移速度(看產品選型)

20-25-30

m/min




Z軸快移速度(看產品選型)

20-25-30

m/min




機床隨機配件表

項目序號

項目名稱

參數與規格

單位


項目

項目名稱

參數與規格

單位

1、

嗦咀

1





2、

夾頭

1





3、

拉桿

1





4、

系統說明書

1





5、

工具箱

1





6、

方刀座

2





7、

鏜孔刀座

2





8、

腳踏開關

1







 二、CK6146A ∠45 斜床身排刀式數控車床(X軸行程700mm、Z軸 行180mm)數控車床    材料






CK6146∠45斜床身高配置表(46標準排刀機)
機械部分
序號 名 稱 型  號 材 質 產 地 數量 備 注
1 床身 HT250 鑄件 1臺
2 大拖板 HT250 鑄件 1塊
3 小拖板 HT250 鑄件 1塊
4 主軸箱 HT250 鑄件 1只
5 主軸普森 PC170套筒式(采用NSKP4軸承) 臺  灣 1條 可選項
6 主軸轉速 5000轉/分
7 主軸通孔 φ46
8 絲桿 R32-10K3-558-736 臺灣上銀 1條
絲桿 R32-10K3-558-736 臺灣上銀 1條
9 絲桿軸承 25TAC62 德國FAG 6只
10 線軌 HGH30CA760(Z軸最大行程:230mm) 臺灣上銀 2條
線軌 HGH25CA700(X軸最大行程:700mm) 臺灣上銀 2條
11 回轉缸 輇鑫、佳賀 臺 灣 1臺 可選項
12 防護罩 1套
13 機架 鑄鉄加 3500元 1套
14 大罩 1套
電器部分
序號 名 稱 型  號 材 質 產 地 數量 備 注
1 系統 新代6T-A 臺 灣 1臺 可選項
2 驅動器 安川 日本 2臺 可選項
3 伺服電機 安川 日本 2臺 可選項
5 伺服主軸 埃母克5.5KW 大陸 1臺 可選項
6 液壓泵電機 群力0.75KW 臺 資 1臺
7 電動潤滑泵 BE2232 中日合資 1臺
8 液壓變量泵 益圣VP-20 臺灣原裝進口 1臺
9 腳踏開關 1個
附加配件
序號 名 稱 型  號 材 質 產 地 數量 備 注
1 單刀架(長) 1個
2 單刀架(短) 1個
3 雙刀架(短) 1個
4 雙刀架(長) 1個
5 鉆孔刀架(中心鉆) 2個
6 鉆夾頭(延長桿) 1套
7 縮套(軸頭) 1個
8 嗦咀 1個
9 拉桿 1條
10 系統說明書 1本
11 工具箱 附帶:六角匙9條.呆板:8-19:5把 1個



三、CK6146A ∠45 斜床身排刀式數控車床(X軸行程700mm、Z軸 行180mm)數控車床       機床結構特點


機床結構特點 Construction and feature of machine tool
■  適用于重負荷和連續切削,可保持長久的高精度和優質的表面精糙度。

■  高精度、高剛性、重負荷主軸。


主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承   主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承  主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

    主軸采用原裝進口日本NSK或德國FAG  P4級精密級主軸軸承,經工程計算分析取得較佳化的跨距配置,配合獨特的迷宮式防水設計和散熱片式主軸箱設計,可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性,能確保更大軸向剛性,徑向剛性及加工精度。采用專用主軸電機及進口變頻器,實現大范圍自動無級調速,整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。


■  剛性好,操作、排屑方便。

高強度,床身傾斜45°,采用優質鑄鐵樹脂砂造型,并經二次退火處理,保證鑄件穩定性,緊密型筋骨板結構,剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。

大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。    大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。   機床結構特點 Construction and feature of machine tool ■ 適用于重負荷和連續切削,可保持長久的高精度和優質的表面精糙度。 ■ 高精度、高剛性、重負荷主軸。 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承 主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承,經工程計算分析取得較佳化的跨距配置,配合獨特的迷宮式防水設計和散熱片式主軸箱設計,可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性,能確保更大軸向剛性,徑向剛性及加工精度。采用專用主軸電機及進口變頻器,實現大范圍自動無級調速,整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。 ■ 剛性好,操作、排屑方便。 高強度,床身傾斜45°,采用優質鑄鐵樹脂砂造型,并經二次退火處理,保證鑄件穩定性,緊密型筋骨板結構,剛性好、抗震性強。

■  高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉,剛性更高。

高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。   高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。     高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。


兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌,軌道與軌道之間經計算取最佳化的跨距,低阻力、高剛性、高精度,位移速度可達18-30m/min,提高工作效率,縮短加工時間。

■  液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置,噪間小、油溫低。

液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置  液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置

■  采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。

采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。     采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。  采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。

■  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如。

采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如  采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如


■ 控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。

控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。  控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。  控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。


■  機床照明燈采用防爆型,長壽命,高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。

冷卻泵采用臺灣進口的大排量冷卻泵   冷卻泵采用臺灣進口的大排量冷卻泵   冷卻泵采用臺灣進口的大排量冷卻泵

■  底座可選用整體鑄件底座,強度高,抗震性好,更適合北方溫差大的環境。



底座可選用整體鑄件底座,強度高,抗震性好底座可選用整體鑄件底座,強度高,抗震性好     底座可選用整體鑄件底座,強度高,抗震性好



■  操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)



操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)   操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)


■  (選配)數控車床油浴送料機

1、油浴式送料機18機型單管(可選:藍色或黑色)—配1支管   油浴式送料機26機型(可選:藍色或黑色)—配2支管   油浴式送料機36機型/標準型(可選:藍色或黑色)—配3支管   油浴式送料機42機型(可選:藍色或黑色)—配4支管
