雙頭加工數控車床(型號: 凱恩利 KEL-BOS-J72 P )

雙頭加工數控車床(型號: 凱恩利 KEL-BOS-J72 P )

 雙面雙頭加工數控車床(型號: 凱恩利   KEL-BOS-J72 P )

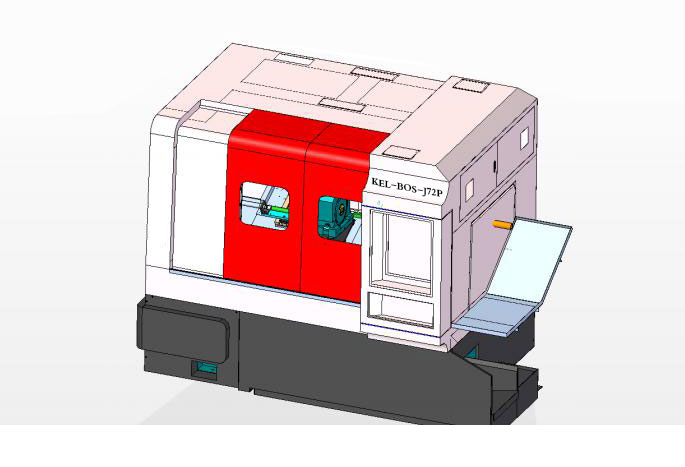

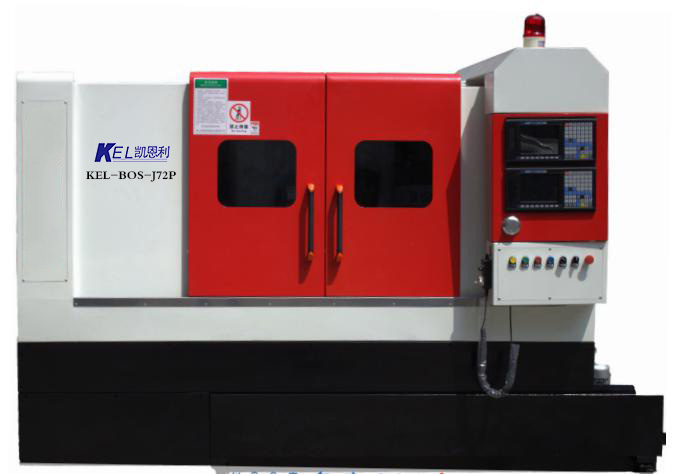

一、1、  雙面雙頭加工數控車床(型號: 凱恩利   KEL-BOS-J72 P  )  外形圖  如下

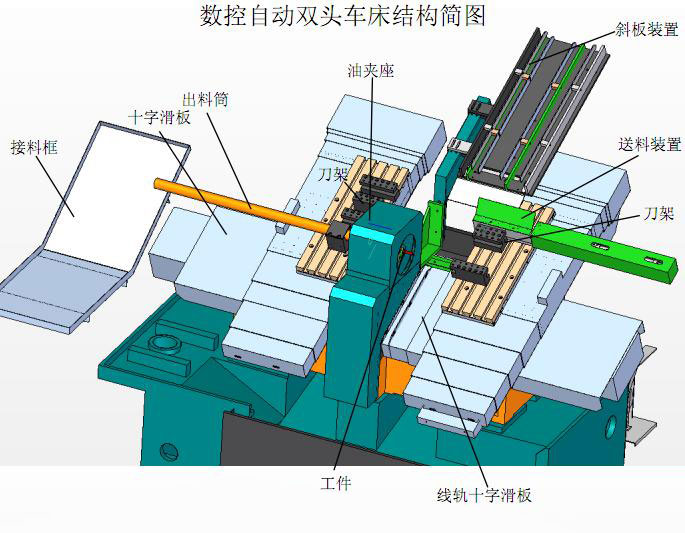

2、  雙面雙頭加工數控車床(型號: 凱恩利   KEL-BOS-J72 P  )  結構簡圖  如下



二、  (雙面雙頭加工數控車床) 工作原理

第一步:送料動作

 先將料排在斜板裝置中排滿,送料裝置動作跟隨右滑板到達斜板下方,斜板裝置上氣缸運作,工件落入送料裝置.送料裝置跟隨右滑板運動將工件送到達夾頭中心位置 ,送料裝置上推料氣缸動作將料送入夾頭。

第二步:定位

當送料裝置到達夾頭中心后,左方定位刀架跟隨滑板到達工件的另一側,推料桿在工件前方,實現工件定位

第三步:夾緊

工件送達定位后,此時夾緊油缸工作將工件夾緊。

第三步:車削

主軸啟動,進刀滑板1和進刀滑板2同時工作,實現工件兩端同時加工。

第四步:出料

夾頭松開,出料槽運動到接料處,已裝好料的送料裝置到達工件前方,氣缸伸出將已加工料推出,同時將待加工工件推進夾頭內,完成出料并送料動作。

鐵屑槽在主軸加工端的下面,加工鐵屑基本掉入其中。

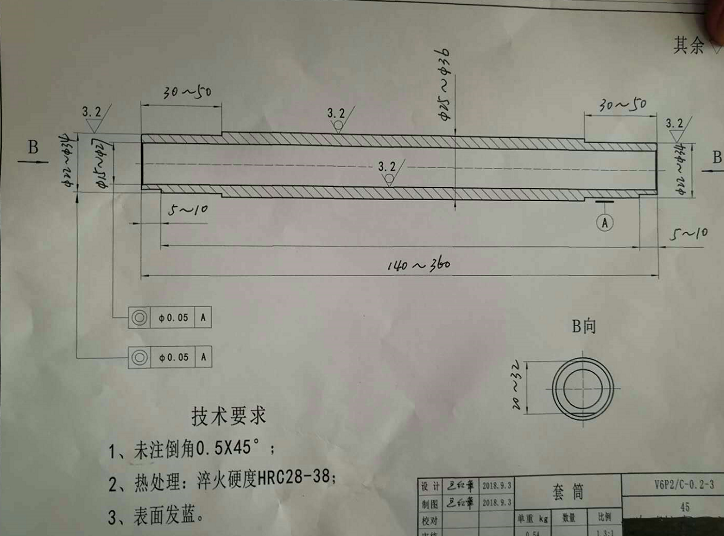

三、(雙面雙頭加工數控車床)產品圖紙及加工部位(加工示例圖)



坯料為:直管,外圓無需加工,工件總長余量2mm

管徑要求:20-50mm,厚度5mm,長度:140-360mm


 加工部位:第一端: 1.車端面       2.車外徑內

                  第二端:1.車端面        2. 車外徑內孔


四、(雙面雙頭加工數控車床)技術參數

機械規格

機型

雙滑板車床



型號

BOS—J72P

液壓夾座

夾頭型號

CHM-7

最高轉速 (rpm)

2500

加工范圍

直徑加工范圍 (mm)

Φ20-φ50

工件長度加工范圍 (mm)

160-360

電器參數

主軸馬達功率  (kw)

3.7

X/Z軸伺服馬達功率(kw)

1.3/1.3

精度范圍

重復定位精度(mm)

±0.005

X/Z軸移動量及速率

X/Z軸移動量  (mm)

380/150

X/Z軸最高快速移動 (m/min)

24/24

輸入功率

最大輸入功率(kw)

5.5

外形尺寸

機械尺寸(長x寬x高)(mm)

2610x1930x1800

機械凈重約(kg)

4200

標準配置附件表

數控系統

臺灣5800D雙通道系統

油夾座

         崇粲夾座

夾座延長套

一套

主軸伺服電機

美事科伺服主軸電機

X/Z軸伺服

日本富士伺服電機

絲桿

臺灣上銀/銀泰C3級

導軌

臺灣上銀/銀泰

水箱

獨立分體式

堆屑箱

獨立分體式

液壓站

獨立分體式

彈性夾頭

一件

楷式刀座

4個刀架

送料裝置

一套

接料裝置

一套

排屑機

選配

鐵屑斗

選配

夾頭延長套

選配



五、(雙面雙頭加工數控車床)其它配置

類別

參數

床身

HT250鑄件

機架

HT250鑄件

絲桿軸承

NTN或NSK

主軸皮帶

三星

繼電器

歐姆龍

行程開關

正泰

氣動系統

臺灣亞德克

冷卻系統

250W葉片泵

潤滑系統

2L,明遠潤滑泵

隨機文件

CNC說明書,IO功能表,編程說明書,實物清單和資料清單


六、(雙面雙頭加工數控車床)機器技術指標

機器工作環境:室溫:-10°—40°

平均濕度:65%

刀具標準:按廠家提供刀具參數設計刀座。

夾具標準:由設計廠商提供標準,采購廠家自行購買。

產品規格:由廠家提供生產圖紙。

七、(雙面雙頭加工數控車床)內部結構圖


八、(雙面雙頭加工數控車床)臺灣絲杠線軌



采用臺灣上銀或者是臺灣銀泰絲桿和線軌,保證機場的精度穩定性及可靠性


九、(雙面雙頭加工數控車床)主軸夾座

 1、采用臺灣主軸夾座




十、(雙面雙頭加工數控車床)    數控操作系統

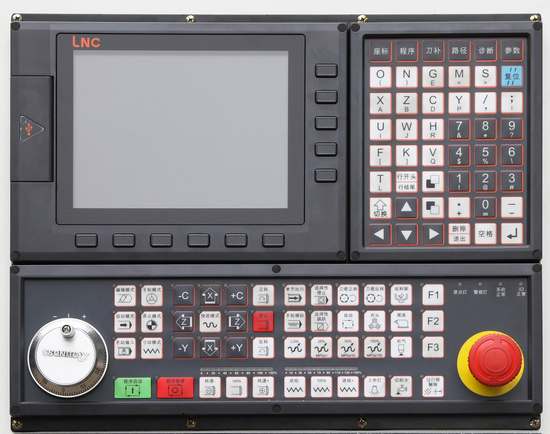

  1.  采用臺灣寶元雙通道系統,保證數控操作的穩定及準確性
