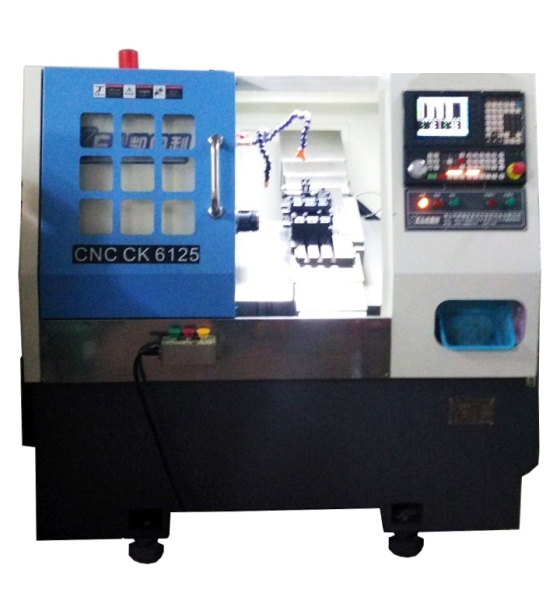

CKX6125C (25標準排刀機)∠30 斜床身高配置表
一、CKX6125C∠30 斜床身高配置數控車床 參數表
CKX6125C (25標準排刀機)∠30 斜床身高配置表 | |||
一、 | 主要技術參數 | ||
序號 | 項目名稱 | 單位 | 項目參數表 |
※※ | 移動范圍 | ||
1、 | 最大行程(X/Z) | ㎜ | 620/200 |
2、 | 最小設定單位(X/Z) | ㎜ | 0.001 |
3、 | 速度移動(X/Z) | m/min | 22/22(30/30可選) |
※※ | 加工范圍 | ||
4、 | 床身上最大回轉直徑 | ㎜ | Φ280 |
5、 | 最大加工直徑 盤件/軸件 | ㎜ | Φ200/φ90 |
6、 | 最大棒料直徑 | ㎜ | Φ24 |
7、 | 最大加工外圓長度 | ㎜ | 160 |
※※ | 主軸 | ||
8、 | 主軸端部形式 | A2-3 | |
9、 | 主軸通孔直徑 | ㎜ | Φ35 |
10、 | 主軸轉數級數 | 級 | 無 |
11、 | 主軸轉數范圍 | r.p.m | 45-4500(設計時:理論6000-8000) |
12、 | 主軸中心高 | mm | 45 |
※※ | 電機 | ||
13、 | 主電機功率 | kw | 3 |
14、 | 進給電機 | kw | 0.85/1.3(可選) |
※※ | 刀具 | ||
15、 | 刀架最大裝刀量 | 把 | 6把排刀 |
16、 | 外圓方刀尺寸 | ㎜ | 20×20 |
17、 | 內孔鏜刀尺寸 | ㎜ | φ20 |
※※ | 其它 | ||
18、 | 定位精度 | mm | 0.005 |
19、 | 重復定位精度X/Z恒溫下 | ㎜ | 0.003 |
20、 | 床身結構 | 30度 | |
21、 | 總裝機空量約 | kw | 5.5 |
22、 | 機床凈重 | Kg | 2600 |
23、 | 外形尺寸(長×寬×高) | ㎜ | 1800×1270×1600 |
二、 | 主要材料清單 | ||
1、 | 主軸電機 | 上海森力瑪/德驅馳3KW變頻電機—(根據產品加工要求,可選配) | |
2、 | 主軸變頻調速器 | T4-5.0GB | |
3、 | 主軸軸承 | 日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求,可選配) | |
4、 | 數控系統 | 北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) | |
5、 | 伺服系統(驅動器+電機) | 日本安川0.85KW/邁信1KW | |
6、 | X、Z軸滾珠絲桿 | 臺灣銀泰或上銀P3級重負荷滾珠絲桿(φ25) | |
7、 | X、Z軸直線導軌 | 臺灣銀泰或上銀P級重負荷直線導軌 | |
8、 | X、Z軸絲桿軸承 | 日本/德國原裝精密級專用絲桿軸承 | |
9、 | 刀架形式 | 排刀式 | |
10、 | 液壓回轉油缸 | 臺灣回轉油缸 | |
11、 | 液壓站 | 臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 | |
12、 | 電腦潤滑系統 | 河谷 |
二、CKX6125C∠30 斜床身高配置數控車床 材料表
CK6125A∠30斜床身高配置表 |
||||||
機械部分 | ||||||
序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
1 | 床身 | HT250 | 鑄件 | 1臺 | ||
2 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
3 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
4 | 主軸箱 | HT250 | 鑄件 | 1只 | ||
5 | 主軸普森 | PC120套筒式(采用NSKP4軸承) | 臺灣 | 1條 | 可選項 | |
6 | 主軸轉速 | 6000轉/分 | ||||
7 | 主軸通孔 | φ25 | ||||
8 | 絲桿 | R25-10T3-561-724 | 臺灣上銀 | 1條 | ||
絲桿 | R25-10T3-393-556 | 臺灣上銀 | 1條 | |||
9 | 絲桿軸承 | 20TAC62 | 德國FAG | 6只 | ||
10 | 線軌 | HGW30CA2R540(Z軸最大行程:200mm) | 臺灣上銀 | 2條 | ||
線軌 | HGH25CA2R660(X軸最大行程:700mm) | 臺灣上銀 | 2條 | |||
11 | 回轉缸 | 眾義 | 臺灣 | 1臺 | 優先推薦 | |
*** | 回轉缸 | 輇鑫、佳賀 | 臺灣 | 可選項 | ||
12 | 機架 | 鑄鉄加 4000元 | 1套 | (可選)鋼板焊接 | ||
13 | 防護罩 | 1套 | ||||
14 | 大罩 | 1套 | ||||
電器部分 | ||||||
序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
1 | 系統 | 新代6T-A | 臺 灣 | 1臺 | 寶元508(可選) | |
2 | 驅動器 | 安川0.85KW | 日本 | 2臺 | 可選項 | |
3 | 伺服電機 | 安川0.85KW | 日本 | 2臺 | 可選項 | |
4 | 變頻器 | 奧地特 | 深圳 | 1臺 | 可選項 | |
5 | 主軸(伺服)電機 | 吉泰科3.7KW-4極 | 上海 | 1臺 | 優先推薦 | |
** | 主軸(伺服)電機 | 北京超同步3.7KW-4極 | 北京 | 1臺 | 可選項(交貨期會超過1個月) | |
** | 主軸(變頻)電機 | 美時科3KW-4極 | 合資 | 1臺 | 可選項 | |
** | 主軸(變頻)電機 | 德驅馳3KW-4極 | 上 海 | 1臺 | 可選項 | |
6 | 液壓泵電機 | 群力0.75KW、佳晟 | 臺 資 | 1臺 | (可選)二個選一個 | |
7 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1臺 | (可選)二個選一個 | |
8 | 液壓變量泵 | 弋力VP-20(花鍵)、益圣VP-20 | 臺灣原裝進口 | 1臺 | (可選)二個選一個 | |
9 | 腳踏開關 | 1個 | ||||
附加配件 | ||||||
序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
1 | 單刀架(長) | 1個 | ||||
2 | 單刀架(短) | 1個 | ||||
3 | 雙刀架(短) | 1個 | ||||
4 | 雙刀架(長) | 1個 | ||||
5 | 鉆孔刀架(中心鉆) | 2個 | ||||
6 | 鉆夾頭(延長桿) | 1套 | ||||
7 | 縮套(軸頭) | 1個 | ||||
8 | 嗦咀 | 1個 | ||||
9 | 拉桿 | 1條 | ||||
10 | 系統說明書 | 1本 | ||||
11 | 工具箱 | 附帶:六角匙9條.呆板:8-19:5把 | 1個 |
三、CKX6125C∠30 斜床身高配置數控車床 機床結構特點
機床結構特點 Construction and feature of machine tool | |||
■ 適用于重負荷和連續切削,可保持長久的高精度和優質的表面精糙度。 | |||
■ 高精度、高剛性、重負荷主軸。
|
|||
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承,經工程計算分析取得較佳化的跨距配置,配合獨特的迷宮式防水設計和散熱片式主軸箱設計,可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性,能確保更大軸向剛性,徑向剛性及加工精度。采用專用主軸電機及進口變頻器,實現大范圍自動無級調速,整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
|
|||
■ 剛性好,操作、排屑方便。 | |||
高強度,床身傾斜45°,采用優質鑄鐵樹脂砂造型,并經二次退火處理,保證鑄件穩定性,緊密型筋骨板結構,剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便,并且占地面積小,有很好的宜人性。
|
|||
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌,C3精密滾珠絲桿,專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉,剛性更高。
|
|||
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯,受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌,軌道與軌道之間經計算取最佳化的跨距,低阻力、高剛性、高精度,位移速度可達18-30m/min,提高工作效率,縮短加工時間。 |
|||
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置,噪間小、油溫低。
|
|||
■ 采用臺灣六鑫八工位液壓旋轉刀塔,定位精度高、故障率低、換刀快,就近換刀。
|
|||
■ 采用優美的全封閉防護罩,防水性能好?;顒娱T開啟輕松自如。
|
|||
■ 控制系統及主軸電機采用伺服主軸,加裝兩軸徑向或軸向伺服動力頭??蓪崿F主軸360度任意分度定位,鉆、攻、銑功能。
|
|||
■ 機床照明燈采用防爆型,長壽命,高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
|
|||
■ 底座可選用整體鑄件底座,強度高,抗震性好,更適合北方溫差大的環境。
|
■ 操作系統:主要采用新代系統、寶元系統 為主(高端機種采用:三菱系統、法那科、西門子)
