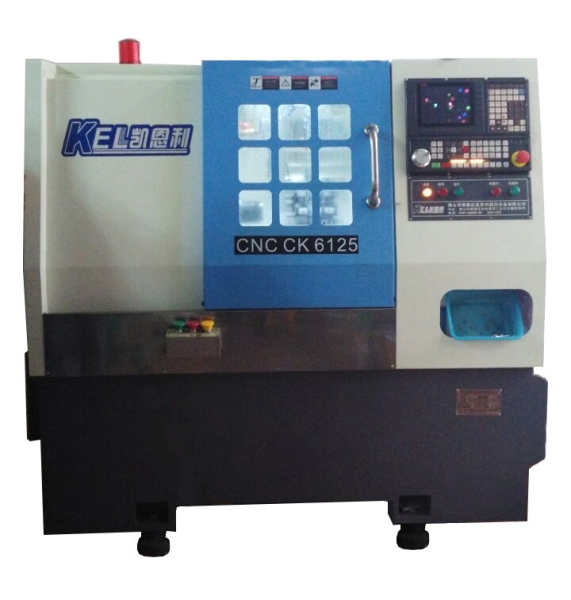

CKX6125C (25標準排刀機）∠30 斜床身高配置表
一、CKX6125C∠30 斜床身高配置數控車床 參數表
|
CKX6125C (25標準排刀機）∠30 斜床身高配置表 |
|||
|
一、 |
主要技術參數 |
||
|
序號 |
項目名稱 |
單位 |
項目參數表 |
|
※※ |
移動范圍 |
|
|
|
1、 |
行程（X/Z） |
㎜ |
620/200 |
|
2、 |
設定單位（X/Z） |
㎜ |
0.001 |
|
3、 |
速度移動（X/Z） |
m/min |
22/22（30/30可選） |
|
※※ |
加工范圍 |
|
|
|
４、 |
床身上回轉直徑 |
㎜ |
Φ280 |
|
５、 |
加工直徑 盤件/軸件 |
㎜ |
Φ200/φ90 |
|
６、 |
棒料直徑 |
㎜ |
Φ24 |
|
７、 |
加工外圓長度 |
㎜ |
160 |
|
※※ |
主軸 |
|
|
|
８、 |
主軸端部形式 |
|
A2-3 |
|
９、 |
主軸通孔直徑 |
㎜ |
Φ35 |
|
１０、 |
主軸轉數級數 |
級 |
無 |
|
１１、 |
主軸轉數范圍 |
r.p.m |
45-4500（設計時：理論6000-8000） |
|
１２、 |
主軸中心高 |
mm |
45 |
|
※※ |
電機 |
|
|
|
1３、 |
主電機功率 |
kw |
3 |
|
14、 |
進給電機 |
kw |
0.85/1.0(可選） |
|
※※ |
刀具 |
|
|
|
15、 |
刀架裝刀量 |
把 |
6把排刀 |
|
16、 |
外圓方刀尺寸 |
㎜ |
20×20 |
|
17、 |
內孔鏜刀尺寸 |
㎜ |
φ20 |
|
※※ |
其它 |
|
|
|
18、 |
定位精度 |
mm |
0.005 |
|
19、 |
重復定位精度X/Z恒溫下 |
㎜ |
0.003 |
|
20、 |
床身結構 |
|
30度 |
|
21、 |
總裝機空量約 |
kw |
5.5 |
|
22、 |
機床凈重 |
Kg |
2600 |
|
23、 |
外形尺寸（長×寬×高） |
㎜ |
1800×1270×1600 |
|
二、 |
主要材料清單 |
||
|
1、 |
主軸電機 |
上海森力瑪/德驅馳3KW變頻電機—(根據產品加工要求，可選配） |
|
|
2、 |
主軸變頻調速器 |
T4-5.0GB |
|
|
3、 |
主軸軸承 |
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） |
|
|
4、 |
數控系統 |
北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) |
|
|
5、 |
伺服系統（驅動器+電機） |
日本安川0.85KW/邁信1KW |
|
|
6、 |
X、Z軸滾珠絲桿 |
臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ25） |
|
|
7、 |
X、Z軸直線導軌 |
臺灣銀泰或上銀P級重負荷直線導軌 |
|
|
8、 |
X、Z軸絲桿軸承 |
日本/德國原裝精密級專用絲桿軸承 |
|
|
9、 |

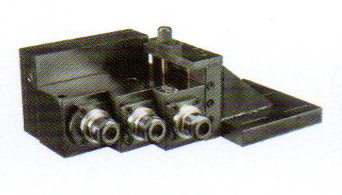

刀架形式 |
排刀式 |
|
|
10、 |
液壓回轉油缸 |
臺灣回轉油缸 |
|
|
11、 |
液壓站 |
臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 |
|
|
12、 |
電腦潤滑系統 |
河谷 |
|
二、CKX6125C∠30 斜床身高配置數控車床 材料表
|
CK6125A∠30斜床身高配置表 |
||||||
| 機械部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1臺 | ||
| 2 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 3 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 主軸箱 | HT250 | 鑄件 | 1只 | ||
| 5 | 主軸普森 | PC120套筒式（采用NSKP4軸承） | 臺灣 | 1條 | 可選項 | |
| 6 | 主軸轉速 | 6000轉/分 | ||||
| 7 | 主軸通孔 | φ25 | ||||
| 8 | 絲桿 | R25-10T3-561-724 | 臺灣上銀 | 1條 | ||
| 絲桿 | R25-10T3-393-556 | 臺灣上銀 | 1條 | |||
| 9 | 絲桿軸承 | 20TAC62 | 德國FAG | 6只 | ||
| 10 | 線軌 | HGW30CA2R540（Z軸最大行程：200mm) | 臺灣上銀 | 2條 | ||
| 線軌 | HGH25CA2R660(X軸最大行程：700mm) | 臺灣上銀 | 2條 | |||
| 11 | 回轉缸 | 眾義 | 臺灣 | 1臺 | 優先推薦 | |
| *** | 回轉缸 | 輇鑫、佳賀 | 臺灣 | 可選項 | ||
| 12 | 機架 | 鑄鉄加 4000元 | 1套 | (可選)鋼板焊接 | ||
| 13 | 防護罩 | 1套 | ||||
| 14 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 系統 | 新代6T-A | 臺 灣 | 1臺 | 寶元508(可選) | |
| 2 | 驅動器 | 安川0.85KW | 日本 | 2臺 | 可選項 | |
| 3 | 伺服電機 | 安川0.85KW | 日本 | 2臺 | 可選項 | |
| 4 | 變頻器 | 奧地特 | 深圳 | 1臺 | 可選項 | |
| 5 | 主軸(伺服)電機 | 吉泰科3.7KW-4極 | 上海 | 1臺 | 優先推薦 | |
| ** | 主軸(伺服)電機 | 北京超同步3.7KW-4極 | 北京 | 1臺 | 可選項(交貨期會超過1個月） | |
| ** | 主軸(變頻）電機 | 美時科3KW-4極 | 合資 | 1臺 | 可選項 | |
| ** | 主軸(變頻）電機 | 德驅馳3KW-4極 | 上 海 | 1臺 | 可選項 | |
| 6 | 液壓泵電機 | 群力0.75KW、佳晟 | 臺 資 | 1臺 | (可選)二個選一個 | |
| 7 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1臺 | (可選)二個選一個 | |
| 8 | 液壓變量泵 | 弋力VP-20(花鍵)、益圣VP-20 | 臺灣原裝進口 | 1臺 | (可選)二個選一個 | |
| 9 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 單刀架（長） | 1個 | ||||
| 2 | 單刀架（短） | 1個 | ||||
| 3 | 雙刀架（短） | 1個 | ||||
| 4 | 雙刀架（長） | 1個 | ||||
| 5 | 鉆孔刀架（中心鉆） | 2個 | ||||
| 6 | 鉆夾頭（延長桿） | 1套 | ||||
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 1個 | ||||
| 9 | 拉桿 | 1條 | ||||
| 10 | 系統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
三、CKX6125C∠30 斜床身高配置數控車床 機床結構特點
■ 高精度、高剛性、重負荷主軸。
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
■ 采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F主軸360度任意分度定位，鉆、攻、銑功能。
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
機床結構特點 Construction and feature of machine tool
■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。
■ 剛性好，操作、排屑方便。
